武汉船机交付1200吨风电安装平台

7月25日,中国船舶武汉船机总包建造的华夏金租神大01号1200吨自升式风电安装平台在青岛举行交船仪式,正式交付业主华夏金融租赁有限公司。

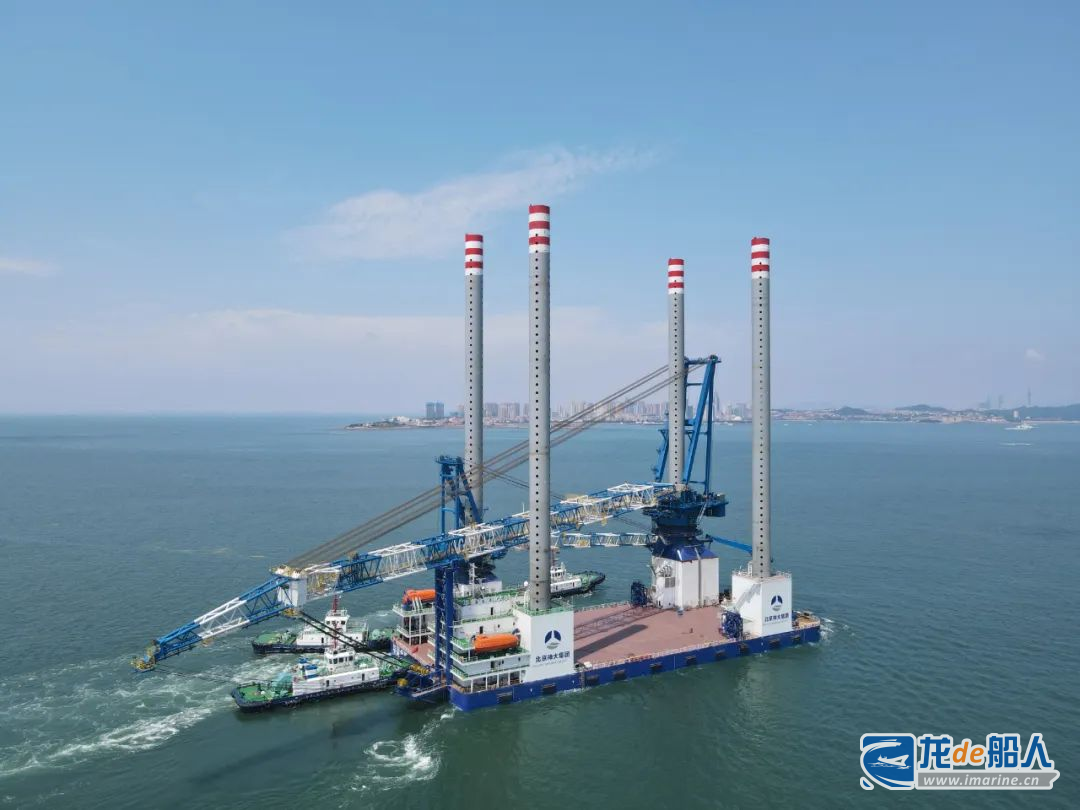

该平台作为新一代自升式风电安装平台,融合国内外自升式平台、起重平台、风机安装平台的先进技术于一体,在运载吊装能力、作业效率、总体集成度、机动性、作业稳定性及生存能力等方面处于行业领先水平,平台型长106.6米、型宽44.2米、型深8.45米,桩腿长度110米,配备一台1200吨绕桩吊机、一台300吨绕桩吊机和四套连续式液压插销升降系统,最大作业水深60米,平台入级中国船级社,适用于无限航区航行和作业要求。该平台作业甲板贯通式设计,能够满足国内最大海上风机存放,可存放2套8.3兆瓦或1套16兆瓦风机,同时满足90人居住,是目前国内桩腿最长、作业水深最大、主吊机吊高最高、功能最全、效率最高的圆柱形桩腿风电安装平台。

平台主吊机起重载荷为1200t@35m,甲板上最大吊装高度150米,副钩起重载荷为400t@66m,甲板上起升高度175m。臂架总长度达到150m,是当前1200吨级平台内起升高度最高的起重机,能实现16兆瓦风机叶片的起吊安装,相当于一次可将240头成年大象托举50层楼高,吊机还配备了索具钩、稳索钩,使起吊与安装风机设备效率更高。

该平台另一项关键设备为升降系统。海上施工作业时,平台必须稳稳的耸立在海平面上,才能提供稳定可靠的作业甲板面。该平台配备的新一代连续型液压插销升降系统,其单桩额定升降能力达5000吨,最大支持能力达8300吨,同时,该升降系统配备了4条长达110米、近40层楼高的圆柱形桩腿,即使在60米深的海域,也能如海上擎天柱一般,为平台提供稳稳的支撑。升降系统的平台升降速度可达24m/h,桩腿升降速度可达32m/h,可有效保证风电安装平台一天内完成拔桩、移位、站桩等动作,大大提高了风机安装效率。该液压插销升降系统采用国际一流水平的连续升降技术,配备两套可移动环梁,每套环梁通过8组提升油缸与船体连接,当提升油缸伸缩运动时,可实现环梁与船体的相对运动。同时,每套环梁上设置4组插销,其通过插入或拔出桩腿插销孔,实现环梁与桩腿的连接与断开。当插销插入时,提升油缸的伸缩运动就可实现桩腿与船体的相对运动。当两组环梁交替动作时,即可实现桩腿与船体的连续相对运动。
